许多客户有这样的疑问：储能式螺柱焊的焊接强度要比拉弧式螺柱焊差，那是不是说储能式螺柱焊焊不牢？
前半句话没有问题，后半句话理解上有偏差。以下我们做详细分析。
大前提：
在这里我们讨论的问题有一个重要的前提条件：排除因设备本身质量问题而导致的焊接强度不高的因素。
焊接方式一般分为3种：
储能式螺柱焊
短周期拉弧式螺柱焊（气体保护 / 非气体保护）
长周期拉弧式螺柱焊（气体保护 / 瓷环保护）

1. 焊接强度的决定性因素

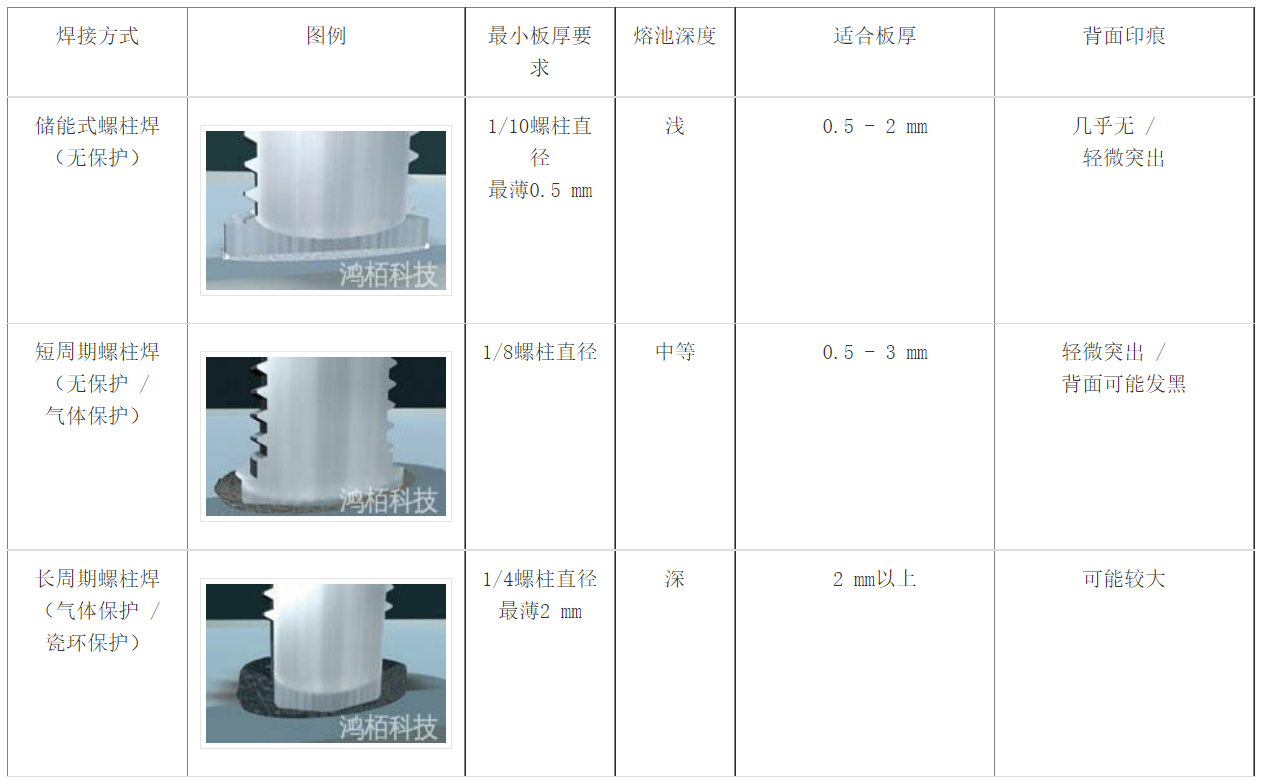

   简单来说，焊接方式的不同决定了熔池深度的不同，熔池深度直接决定了焊接强度的大小。

2. 如何理解“满足焊接强度要求”

   在考察焊接强度时，我们必须同时考察三种强度因素：
3. 螺柱本身强度（受螺柱材质硬度影响）
4. 焊接强度（受熔池深浅影响）
5. 板材本身强度（受板材材质硬度、厚度影响）

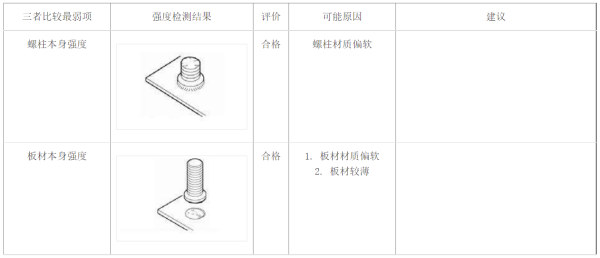

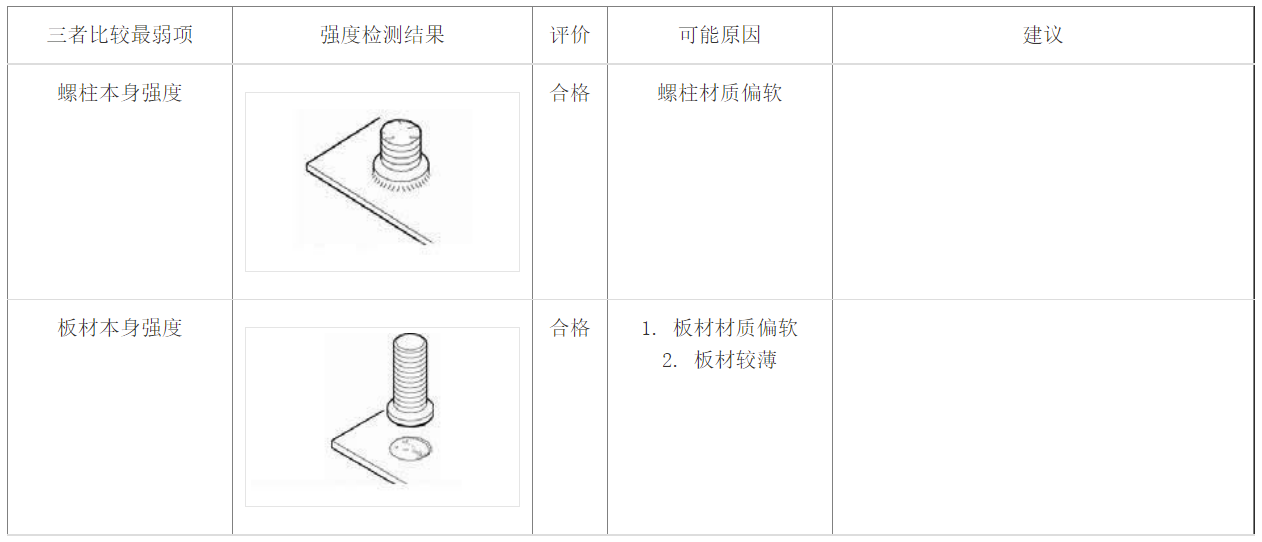

   焊接强度检测的过程就是这三个强度相互比较的过程。
   当三者比较时，只要焊接强度不是最差，则我们可以认为焊接强度满足要求。

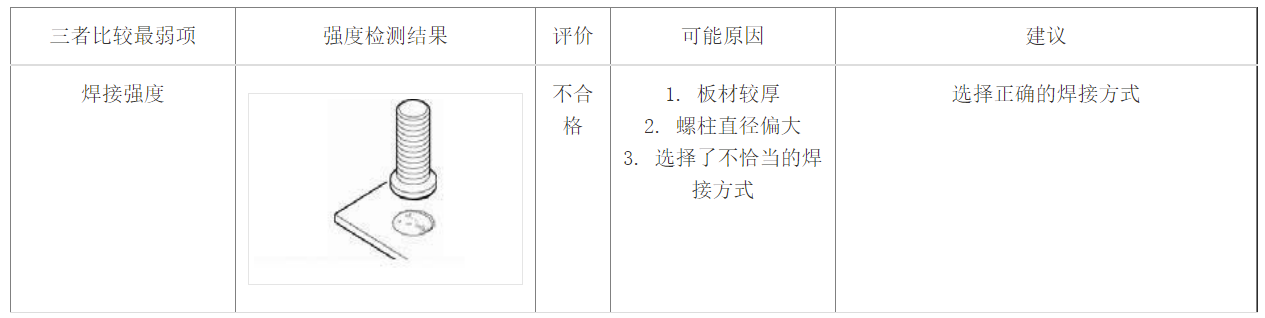

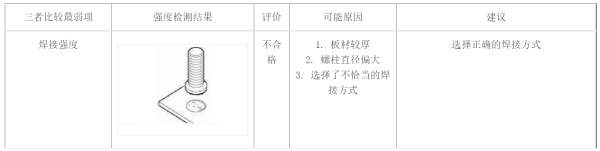

   当三者比较时，焊接强度表现最差时，我们就认为焊接强度不能满足要求。

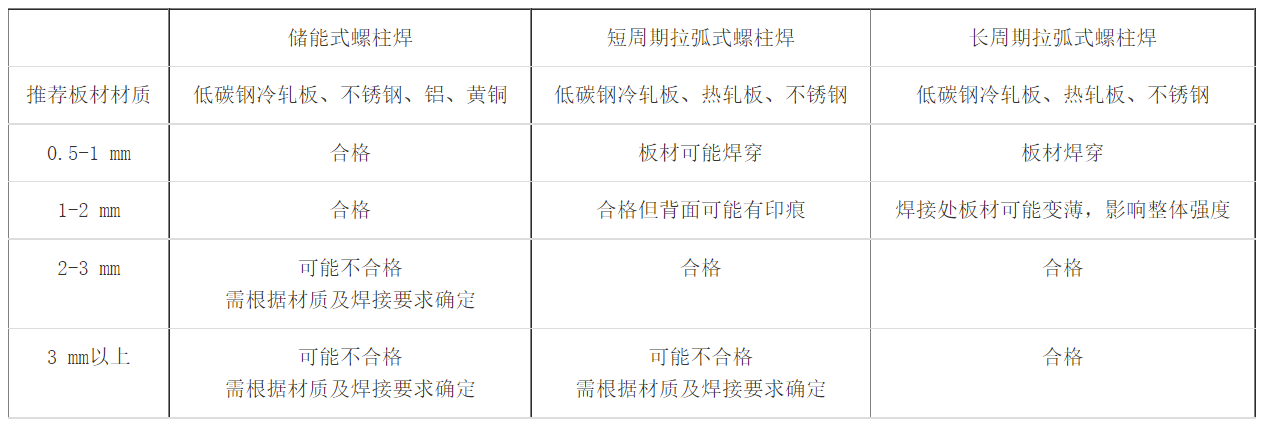

   总结
   以下是根据实际经验总结出的一般规律，仅供参考，如有疑问可致电深圳鸿栢科技，我们将为您做进一步解答。
